Инструкция по эксплуатация\работа с инструментом перфоратор Bosch GBH 4-32 DFR Professional

Инструкция по эксплуатации GBH 4-32 DFR Professional

Общая информация

Производитель: Bosch

Модель: GBH 4-32 DFR Professional

Назначение:

Сверление с ударом в бетоне, кирпиче и камне.

Легкие работы по долблению.

Сверление без удара в дереве, металле, керамике и пластике.

Завинчивание шурупов (для моделей с электронной регулировкой и реверсом).

Технические характеристики

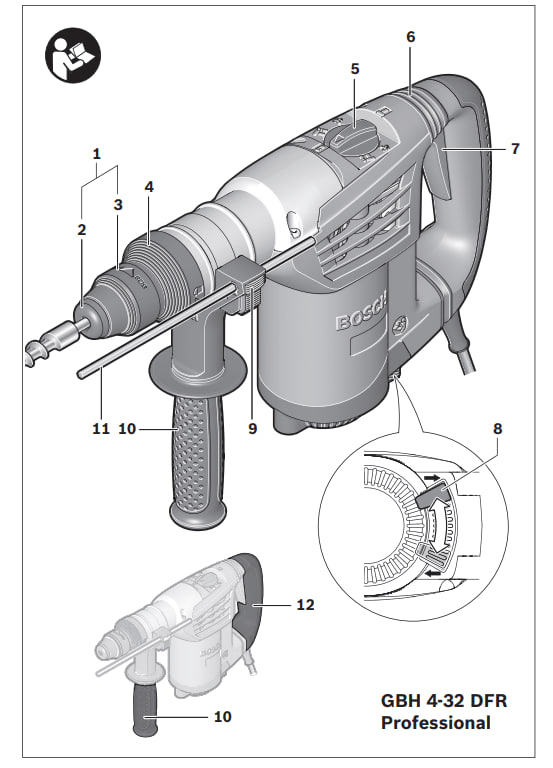

Комплектация

Основные компоненты:

Патрон SDS-plus.

Защитный колпачок от пыли.

Дополнительная рукоятка (изолированная).

Глубиномер.

Переключатель режимов (сверление/удар/долбление).

Подготовка к работе

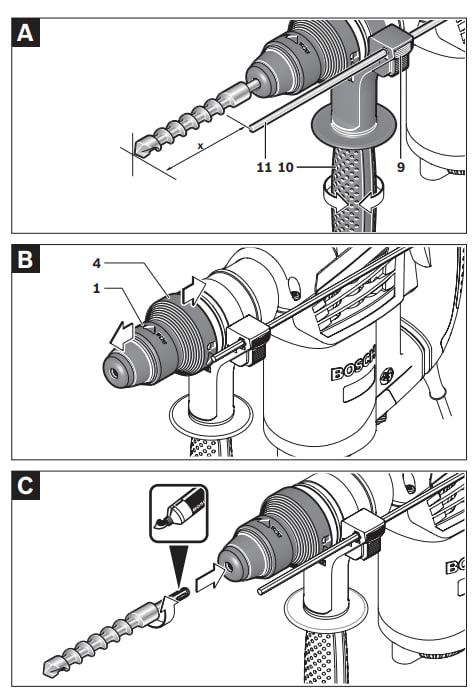

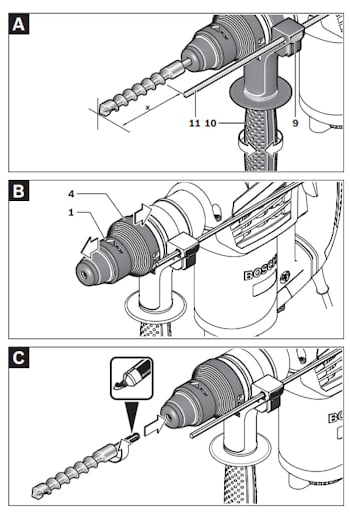

Установка дополнительной рукоятки:

Поверните нижнюю часть рукоятки против часовой стрелки, установите в удобное положение и зафиксируйте, повернув по часовой стрелке.

Регулировка глубины сверления:

Нажмите кнопку на глубиномере и установите его в нужное положение.

Вставьте сверло SDS-plus до упора в патрон.

Выдвиньте глубиномер на требуемую длину.

Выбор патрона:

Для ударного сверления используйте патрон SDS-plus.

Для сверления без удара или завинчивания установите быстрозажимной патрон.

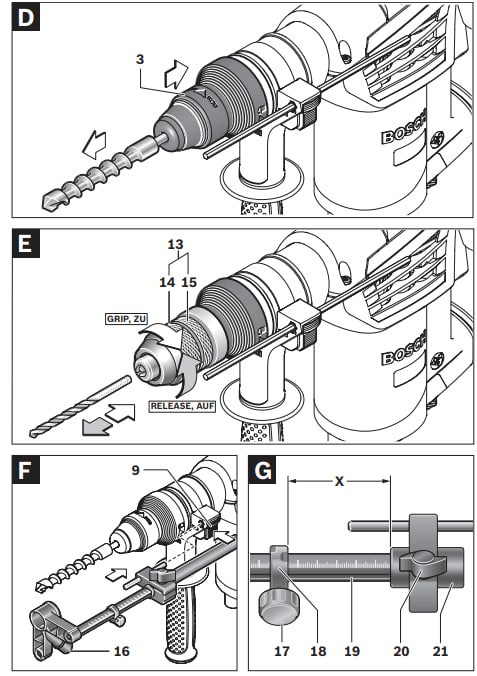

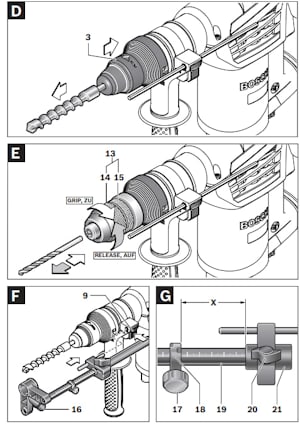

Смена оснастки:

SDS-plus: Вставьте сверло, повернув его до щелчка. Для извлечения оттяните фиксирующую втулку.

Быстрозажимной патрон: Удерживайте стопорное кольцо, поверните переднюю втулку для освобождения/фиксации сверла.

Работа с инструментом

Режимы работы:

Сверление без удара: Для дерева, металла и т.д.

Ударное сверление: Для бетона и камня.

Долбление: Для работ по камню.

Регулировка скорости:

Скорость вращения/ударов зависит от силы нажатия на курок.

Защита от перегрузки:

При заклинивании сверла двигатель автоматически отключается. Выключите инструмент и извлеките сверло.

Пылеудаление (с Saugfix):

Подключите пылесос к пылеуловителю. Отрегулируйте глубиномер на Saugfix.

Меры безопасности

Общие правила:

Используйте защитные очки и наушники.

Работайте двумя руками, держа инструмент крепко.

Избегайте контакта с скрытыми проводами и трубами.

Электробезопасность:

Проверяйте целостность кабеля.

Не используйте инструмент во влажных условиях без УЗО.

Опасные материалы:

При работе с асбестом, свинцом или токсичными пылями используйте респиратор и пылесос.

Техническое обслуживание

Чистка:

Регулярно очищайте вентиляционные отверстия и патрон от пыли.

Смазка:

Легко смажьте хвостовик сверла перед установкой.

Ремонт:

Обращайтесь только в авторизованные сервисные центры Bosch.
