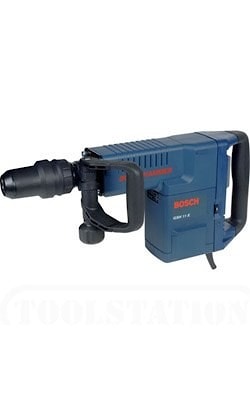

Инструкция по эксплуатации/ работа с инструментом отбойный молоток GSH 11 E Professional

1. Общие указания по безопасности1.1. Электробезопасность

Убедитесь, что штепсельная вилка инструмента соответствует розетке. Не используйте переходники для инструментов с защитным заземлением.

Избегайте контакта с заземленными поверхностями (трубы, батареи и т.д.).

Защищайте инструмент от влаги и дождя. Не используйте поврежденные кабели.

При работе на улице применяйте удлинители, предназначенные для наружного использования.

В сырых помещениях используйте УЗО (устройство защитного отключения).

1.2. Безопасность персонала

Работайте внимательно, не используйте инструмент в состоянии усталости.

Носите защитные очки и средства индивидуальной защиты (перчатки, маску, наушники).

Избегайте случайного включения: перед подключением к сети убедитесь, что инструмент выключен.

Не перегружайте инструмент. Используйте только по назначению.

Храните инструмент в недоступном для детей месте.

1.3. Особые указания для молотков

Всегда используйте дополнительную рукоятку для устойчивости.

При работе с материалами, где возможны скрытые коммуникации, держите инструмент за изолированные ручки.

Закрепляйте обрабатываемый материал перед началом работы.

2. Описание инструмента2.1. Назначение

Инструмент предназначен для долбления бетона, кирпича, камня и асфальта, а также для забивания и трамбовки с соответствующими насадками.

2.2. Компоненты

Пылезащитный колпачок

Фиксирующая гильза

Кольцо регулировки положения зубила (Vario-Lock)

Выключатель

Регулятор частоты ударов

Индикатор обслуживания

Дополнительная рукоятка

Гайка крепления рукоятки

Основная рукоятка

2.3. Технические характеристики

3. Подготовка к работе3.1. Установка дополнительной рукоятки

Ослабьте гайку.

Поверните рукоятку в удобное положение.

Затяните гайку.

3.2. Замена рабочего инструмента

Отключите инструмент от сети.

Вставьте инструмент в патрон SDS-max, поворачивая до фиксации.

Для извлечения сдвиньте фиксирующую гильзу назад и вытащите инструмент.

3.3. Настройка частоты ударов

Используйте регулятор для выбора частоты ударов в зависимости от материала:

3.4. Регулировка положения зубила (Vario-Lock)

Вставьте зубило в патрон.

Сдвиньте кольцо (3) вперед и поверните зубило в нужное положение.

Отпустите кольцо и проверьте фиксацию.

4. Работа с инструментом4.1. Включение/выключение

Для включения сдвиньте выключатель вправо.

Для выключения сдвиньте выключатель влево.

4.2. Рекомендации

При низких температурах дайте инструменту прогреться (1–2 минуты).

Используйте только острые зубила для лучшей эффективности.

Для заточки зубил применяйте шлифовальные круги с водяным охлаждением.

5. Обслуживание и уход5.1. Чистка и обслуживание

Регулярно очищайте вентиляционные отверстия от пыли.

Заменяйте поврежденный пылезащитный колпачок (1) в сервисном центре.
