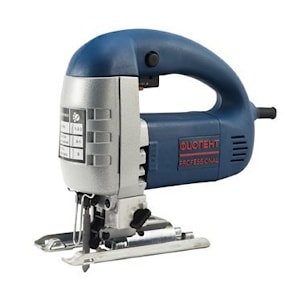

Инструкция по эксплуатации/работа с инструментом электрический лобзик ПМ4-700Э и ПМ5-720Э

1. Технические характеристики

Примечания:

Рабочий диапазон температур: от –15°C до +40°C.

ПМ5-720Э оснащен подсветкой зоны резания.

2. Комплектация

Дополнительно (приобретаются отдельно):

Направляющая линейка, патрубок для пылеудаления, вставки для ламинированных поверхностей.

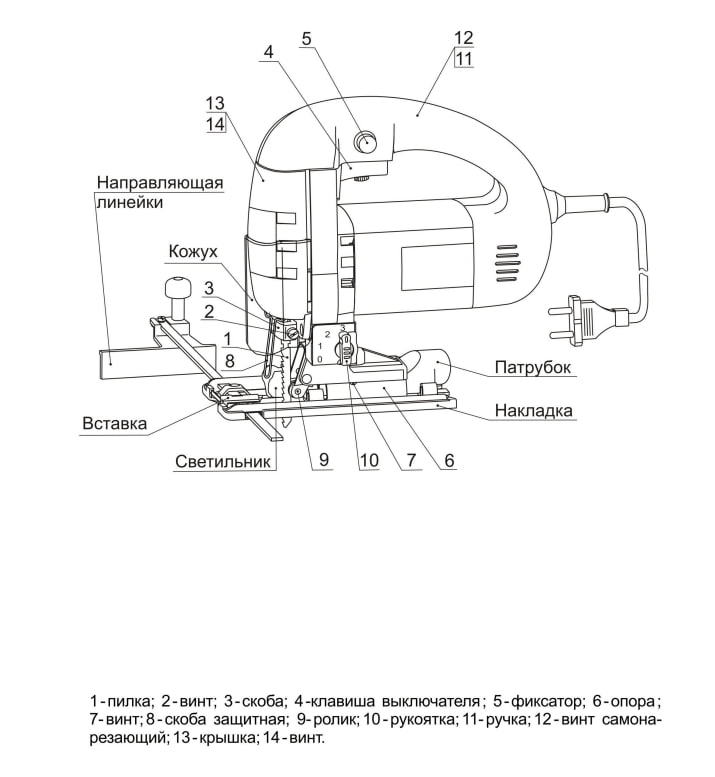

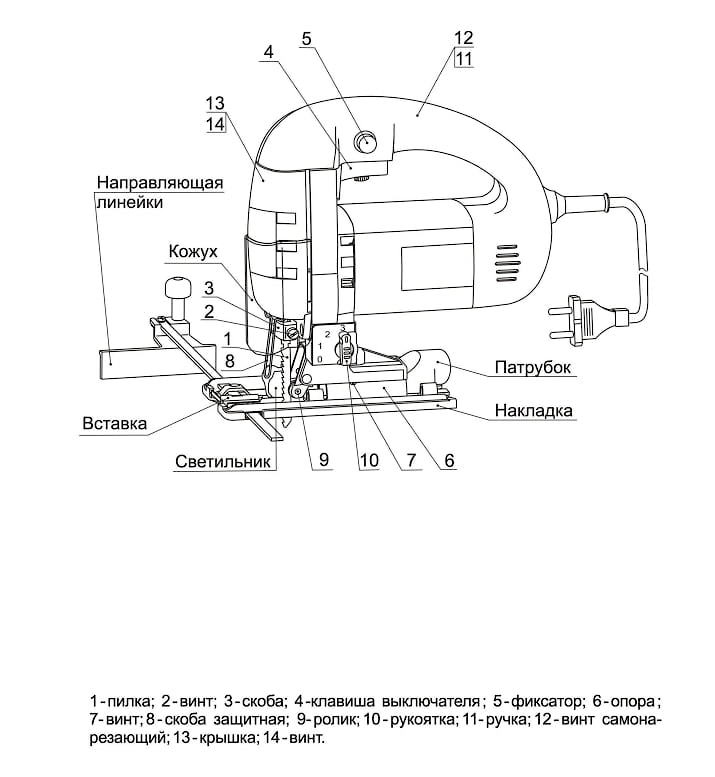

3. Подготовка к работеУстановка пилки:

Открутите винт на скобе, вставьте пилку до упора и зафиксируйте винтом.

Убедитесь, что пилка закреплена в канавке ролика.

Регулировка скорости:

Поворотом регулятора на выключателе установите нужную скорость (0–2800 мин⁻¹).

Режим маятникового хода (качания):

0 – для металла и чистого реза.

1 – твердая древесина/пластмассы.

2 – мягкая древесина.

3 – мягкая древесина вдоль волокон.

Угол наклона (до 45°):

Закрепите опору через фигурное отверстие, используйте угольник для точности.

4. Правила работыПеред началом:

Проверьте целостность пилки и крепление.

Убедитесь, что обрабатываемая деталь закреплена.

Во время работы:

Включайте лобзик до контакта с материалом.

Не допускайте перегрузки – подача должна быть равномерной.

Для чистого реза (ПМ5-720Э) используйте вкладыши.

При резке под углом или по кривой используйте направляющую линейку.

После работы:

Дождитесь полной остановки пилки перед извлечением из материала.

Очистите инструмент от опилок, протрите сухой салфеткой.

5. Техническое обслуживаниеТекущее обслуживание:

Очистка от пыли и опилок.

Смазка пилки и подвижных частей маслом И-20А или Литол-24.

Проверка крепежных винтов.

Периодическое обслуживание (каждые 85 часов):

Замена смазки в механизме.

Проверка щеток: замена при длине менее 7 мм.

Очистка коллектора якоря.

Важно:

Ремонт и замена деталей только в авторизованных сервисных центрах.

6. Меры безопасности

Используйте защитные очки, перчатки и наушники.

Не работайте во влажных помещениях.

Избегайте перегрева – делайте перерывы при длительной работе.

Не используйте поврежденные пилки.
