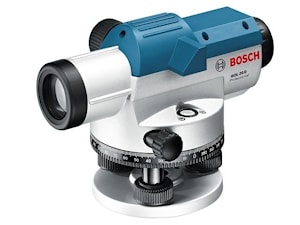

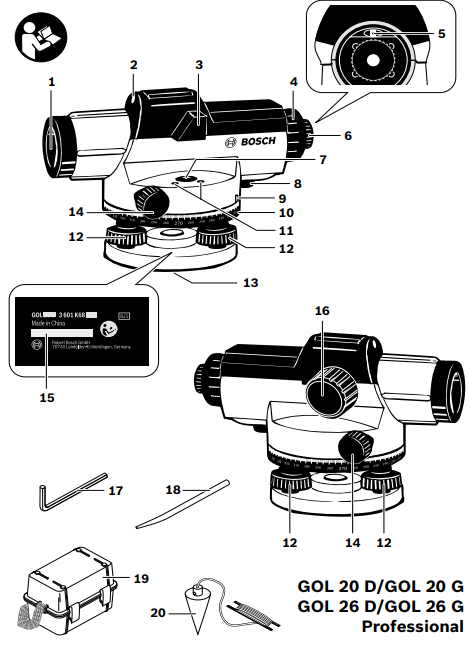

Инструкция по эксплуатации оптических нивелиров Bosch GOL Professional (20 D, 20 G, 26 D, 26 G)

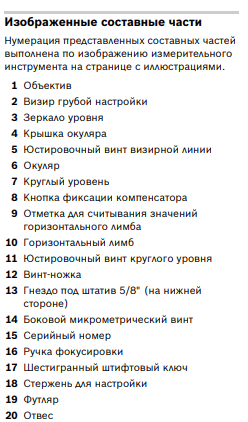

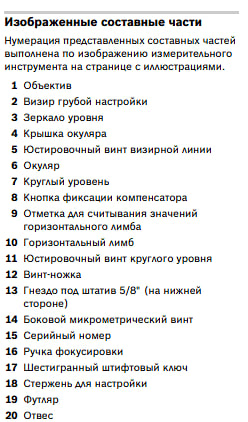

Назначение

Оптический нивелир предназначен для определения и проверки горизонтальных линий, измерения высот, расстояний и углов.

Основные правила эксплуатации

Перед началом работы и после транспортировки проверяйте точность прибора.

Берегите от влаги, прямых солнечных лучей, сильных ударов.

Не подвергайте резким перепадам температуры.

При переноске храните в фирменном футляре.

Установка на штатив

1. Установите штатив на устойчивую поверхность.

2. Закрепите прибор в гнезде под штатив (резьба 5/8").

3. Выровняйте при помощи винтов-ножек, чтобы пузырь был по центру круглого уровня.

Фокусировка

1. Снимите защитный колпачок объектива.

2. Наведите трубу на светлый объект и отрегулируйте окуляр до четкого перекрестия.

3. Наведите на рейку, отрегулируйте резкость ручкой фокусировки.

4. Точно совместите перекрестие с делением рейки боковым винтом.

Режимы измерений

Высота — считайте по среднему штриху перекрестия.
Расстояние — разница верхнего и нижнего штрихов × 100.
Угол — установите лимб на 0°, направьте на точку A, затем на точку B и считайте значение.

Таблица характеристик

Обслуживание

Храните и перевозите только в футляре.

Не погружайте в воду.

Протирайте мягкой сухой тканью, линзы — мягкой щеткой.

Перед хранением полностью высушите прибор.

Не разбирайте самостоятельно — ремонт только в сервисе Bosch.

Обозначения

IP54 — защита от пыли и брызг.

5/8" — стандартная резьба штатива.

x100 — коэффициент для расчета расстояния.
